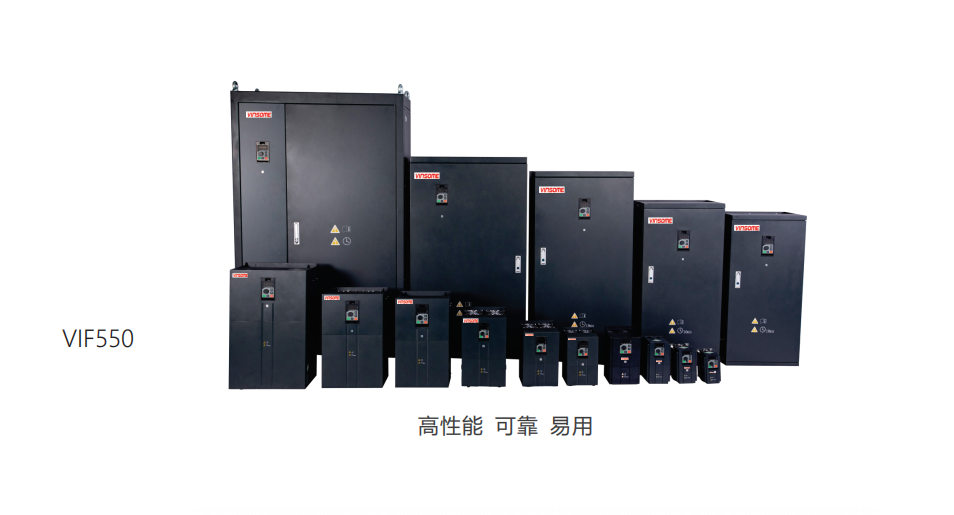

產品特點
————————
1、高性能、可靠、易用；
2、優化型矢量控制通用變頻器，G/P合一。可用于驅動異步電機和力矩電機，廣泛應用于數控機床、線纜、造紙、提升、起重、風機水泵、石油化工、空壓機、紡織機械、塑料機械、木工機械、陶瓷機械、石材機械等行業。
規格參數：
————————
| 功能碼 | 名稱 | 內容 | 出廠值 | 更改 | 通訊地址 |
| A0組-基本功能組 |
| A0-00 | 產品型號 | 產品型號:5位顯示,2位小數點 | 50#.## | ● | A000 |
| A0-01 | 變頻器GP類型顯示 | 0： G型 1： P型 | 0 | ★ | A001 |
| A0-02 | 額定電流 | 0.1A～3000.0A | 機型確定 | ● | A002 |
| A0-03 | 控制方式 | 1： 開環矢量控制（無速度傳感器矢量） | 2 | ★ | A003 |
| 2： VF控制 |
| A0-04 | 運行指令來源 | 0：操作面板運行命令通道（LED滅） | 0 | ★ | A004 |
| 1：端子命令通道（LED亮） |
| 2：通訊命令通道（LED閃爍） |
| A0-05 | 運行時Up\Down修改頻率指令基準 | 0：運行頻率 1：設定頻率 | 1 | ★ | A005 |
| A0-06 | 主頻率源X選擇 | 0: Up/Down修改頻率停機不記憶 | 1 | ★ | A006 |
| 1: Up/Down修改頻率掉電記憶 |
| 2:AI1 3:AI2 |
| 4:多段速 5:簡易PLC |
| 6:PID 7:通信給定 |
| 8: PULSE脈沖設定 |
| 9：Up/Down修改頻率停機記憶掉電不記憶 |
| A0-07 | 輔助頻率源Y選擇 | 0: Up/Down修改頻率停機不記憶 | 0 | ★ | A007 |
| 1: Up/Down修改頻率掉電記憶 |
| 2:AI1 3:AI2 |
| 4:多段速 5:簡易PLC |
| 6:PID 7:通信給定 |
| 8: PULSE脈沖設定 |
| 9：Up/Down修改頻率停機記憶掉電不記憶 |
| A0-08 | 輔助頻率源Y范圍選擇 | 0:相對于最大頻率 1:相對于頻率源X | 0 | ☆ | A008 |
| A0-09 | 輔助頻率源Y范圍 | 0% ～ 100% | 100% | ☆ | A009 |
| A0-10 | 頻率源選擇 | 個位：頻率源選擇 | 0 | ☆ | A00A |
| 0: 主頻率源X |
| 1: 主輔運算結果（運算關系由十位確定） |
| 2: 主頻率源X與輔助頻率源Y切換 |
| 3: 主頻率源X與主輔運算結果切換 |
| 4: 輔助頻率源Y與主輔運算結果切換 |
| 十位：頻率源主輔運算關系 |
| 0：主+輔 1：主-輔 |
| 2：二者最大值 3：二者最小值 |
| A0-11 | 預置頻率 | 0.00Hz～最大頻率A0-14 | 50.00Hz | ☆ | A00B |
| A0-13 | 電機運行方向選擇 | 0：與當前電機方向一致 | 0 | ☆ | A00D |
| 1：與當前電機方向相反 |
| 2：禁止反轉 |
| A0-14 | 最大輸出頻率 | A0-20=1時，可調范圍為50.0Hz～1200.0Hz； | 50.00Hz | ★ | A00E |
| A0-20=2時，可調范圍為50.00Hz～600.00Hz； |
| A0-15 | 上限頻率源 | 0：數字給定（A0-16） 1：AI1 | 0 | ★ | A00F |
| 2：AI2 3：通信給定 |
| 4：PULSE設定 |
| A0-16 | 上限頻率 | 下限頻率A0-18～最大頻率A0-14 | 50.00Hz | ☆ | A010 |
| A0-17 | 上限頻率偏置 | 0.00～最大頻率A0-14 | 0.00Hz | ☆ | A011 |
| A0-18 | 下限頻率 | 0.00Hz～上限頻率A0-16 | 0.00Hz | ☆ | A012 |
| A0-19 | 命令源綁定選擇 | 個位：操作面板命令綁定頻率源選擇 | 0 | ☆ | A013 |
| 0：無綁定 1：數字設定頻率 |
| 2：AI1 3：AI2 |
| 4：多段速 5：簡易PLC |
| 6：PID 7：通訊給定 |
| 8：PULSE脈沖設定（DI7（X7）） |
| 十位：端子命令綁定頻率源選擇 |
| 百位：通訊命令綁定頻率源選擇 |
| 千位：保留 |
| A0-20 | 頻率小數選擇 | 1：1位小數點 2：2位小數點 | 2 | ★ | A014 |
| A0-21 | 加減速時間單位 | 0：1秒 1：0.1秒 2：0.01秒 | 1 | ★ | A015 |
| A0-22 | 加減速時間參考頻率 | 0：最大頻率(A0-14) | 0 | ★ | A016 |
| 1：預置頻率(A0-11) |
| 2：電機額定頻率(A1-05或C1-05) |
| A0-23 | 加速時間1 | 0s～30000s(A0-21=0) | 10.0s | ☆ | A017 |
| 0.0s～3000.0s(A0-21=1) |
| 0.00s～300.00s(A0-21=2) |
| A0-24 | 減速時間1 | 0s～30000s(A0-21=0) | 10.0s | ☆ | A018 |
| 0.0s～3000.0s(A0-21=1) |
| 0.00s～300.00s(A0-21=2) |
| A0-25 | 過調制電壓提升值 | 0%～10% | 3% | ★ | A019 |
| A0-26 | 載波頻率 | 0.5kHz～16.0kHz | 機型確定 | ☆ | A01A |
| A0-27 | 載頻隨溫度調整 | 0: 無效； 1: 有效； | 1 | ☆ | A01B |
| A0-28 | 參數初始化 | 0：無操作 | 0 | ★ | A01C |
| 1：恢復出廠參數，不包括電機參數、記錄信息及頻率小數點A0-20 |
| 2：清除記錄信息 |
| 3：備份用戶當前參數 |
| 4：恢復用戶備份參數 |
| A0-29 | LCD上傳下載參數選擇 | 0：無功能 1：下載參數至LCD | 0 | ☆ | A01D |
| 2：只上傳A1組參數 4:上傳所有參數 |
| 3:上傳除A1組外參數 |
| A1組-第一電機參數 |
| A1-00 | 電機參數調諧 | 0：無功能 1：靜態調諧 | 0 | ★ | A100 |
| 2：旋轉調諧 |
| A1-01 | 電機1額定功率 | 0.1kw～1000.0kw | 機型確定 | ★ | A101 |
| A1-02 | 電機1額定電壓 | 0V～1500V | 380V | ★ | A102 |
| A1-03 | 電機1 電機極數 | 2～64 | 機型確定 | ○ | A103 |
| A1-04 | 電機1額定電流 | 0.01A～600.00A(電機額定功率<=30.0KW) | A1-01確定 | ★ | A104 |
| 0.1A～6000.0A(電機額定功率>30.0KW) |
| A1-05 | 電機1額定頻率 | 0.00Hz～A0-14 | 50.00 Hz | ★ | A105 |
| A1-06 | 電機1額定轉速 | 0rpm～60000rpm | A1-01確定 | ★ | A106 |
| A1-07 | 電機1空載電流 | 0.01A～A1-04 (電機額定功率<=30.0KW) | 機型確定 | ★ | A107 |
| 0.1A～A1-04 (電機額定功率>30.0KW) |
| A1-08 | 電機1定子電阻 | 0.001Ω～65.535Ω | 機型確定 | ★ | A108 |
| A1-09 | 電機1轉子電阻 | 0.001Ω～65.535Ω | 機型確定 | ★ | A109 |
| A1-10 | 電機1互感 | 0.1Mh～6553.5 Mh | 機型確定 | ★ | A10A |
| A1-11 | 電機1漏感 | 0.01Mh～655.35Mh | 機型確定 | ★ | A10B |
| A1-12 | 動態完全調諧時的加速度 | 1.0s～6000.0s | 10.0s | ☆ | A10C |
| A1-13 | 動態完全調諧時的減速度 | 1.0s～6000.0s | 10.0s | ☆ | A10D |
| ... | ... | ... | ... | ... | ... |
功能碼符號說明如下:
“☆”:表示變頻器參數在停機、運行過程中均可修改(0)
“★”:表示變頻器處于運行狀態不可修改(1)
“○”:表示該參數是廠家參數，用戶不可更改(3)
“●”:表示變頻器實際檢測值或者廠家固化值，不可更改(2)
功能參數表中的通訊地址采用十六進制編寫。 |
資料下載：
————————
VIF550 威辰變頻器用戶手冊 大?。?.68M 下載
